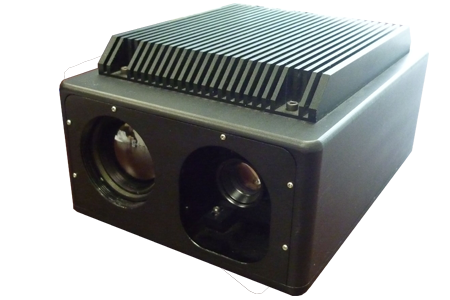

双目相机 ACH-200Double

参数规格:

双目一体机以TI Davinci系列的DM8127为处理平台,可见光和远红外双路输入,可单独显示可见光或者远红外图像,也可以直接显示融合后图像。

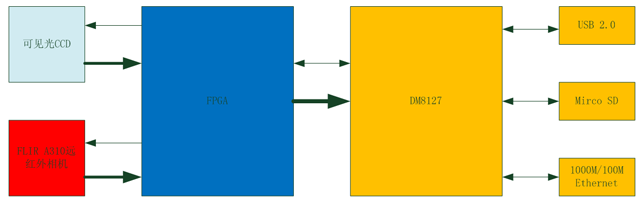

系统框图如下:


可见光数据在FPGA中做ISP处理后,与红外温度信息一起传输到DM8127中,DM8127为双核结构,内含Cortex A8C674x DSP,另含协合处理器用于视频压缩,可以实现可见光与红外图像分别H.264编码,可见光红外图像融合,融合数据H.264编码,红外温度数据原始信息传输等功能。另外板载SD卡实现了断网保存,在没有网络的情况下实现信息存储。十分方便用户实时查看,分析等工作。


CCD 主要参数:

CCD 厂家:Truesense Imaging                                    ★型号:KAI-02150

★尺寸:2/3英寸                               ★分辨率:1920Hx1080(V)

★帧率:25fps                                                                  ★视频检测距离:可变焦镜头(可选择对应<1km ,<3km,<10km)



红外热成像参数:

★探测器类型:焦平面阵列,非制冷微热量型        ★波长范围:7.5 um ~ 13 um

★红外图像分辨率:320(H)x240(V)                    ★热灵敏度:<0.05℃ @30℃

★图像帧率:30Hz                                           ★测温范围:-20℃~+120℃  0℃~350℃

红外监测距离:可变焦红外镜头 <1km (可选择对应<3km,<10km)


FPGA ISP处理(针对可见光处理):

★ 宽动态处理                                                 ★ 清晰度增强

★ 自动曝光/自动增益                                       ★ 自动白平衡

★ 2D降噪


DM8127平台参数:

★ Cortex A8 1GHzC674x DSP 750MHz             ★ DDR3 512MB

★ Mirco SD                                                     ★ USB2.0

1000M/100M Ethernet


产品效果图
