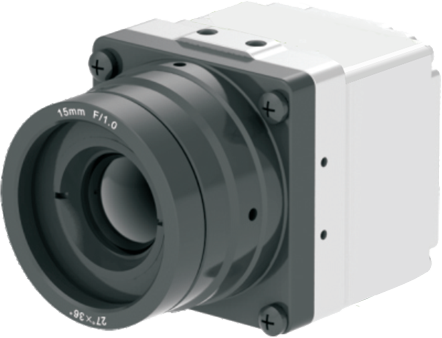

ACH-THERMO-417

参数规格:

12万像素非制冷红外标准相机


产品特点


-采用高芯科技400×300非制冷探测器;

-可扩展性极强,可提供强大的扩展模块,适应于不同的应用需求;

-隔离型框架金属散热设计,确保宽动态环温范围下机芯热特性稳定;

-智能图像增强(IIE)及智能调光算法(AGC);
-镜头系列齐备,标准接口支持自配镜头。


技术参数


 探测器
 分辨率  400×300
 像原尺寸  17μм
 NETD  ﹤40mK@f1.0/25
 工作波段  814μм
 镜头
 焦距 7mm/f1.113mm/f1.019mm/f1.025mm/f1.235mm/f1.250mm/f1.260mm/f1.0100mm/f1.0
 调焦方式 定焦无热化/手动/电动
 图像处理
 帧频  9Hz25Hz/50HzPAL)、30Hz/60HzNTSC
 模拟视频  NTSC/PAL现场转换
 电子放大  1-8倍无极放大,放大倍率步长为1/8
 伪彩色  标准9种伪彩(支持客户定制)
 镜像转换  水平、垂直、对角线
 开机时间  ﹤10S
 AGC  自适应动态范围压缩
 IIE  智能图像增强
 SDK  支持SDK二次开发
 电气接口
 数据接口  50Pin_HRS 接口:DF12-50DS-0.5V86
 机芯控制
 通信方式  RS232-TTL
 波特率 115200(默认)
 测温功能
 测温功能有效  PAL/25Hz-10-50℃工作温度范围内
 测温范围  -20-150℃,-20-550℃,支持测温范围拓展定制
 测温精度  ±2℃或±2%(取大值)
 电源系统
 供电电压  4-6VDC
 功耗  ≤2W@5V 25
 环境适应性
 工作温度   -40℃~70
 存储温度   -45℃~85
 认证  RoHSREACHWEEE
 EMC  FCC/CE/ClassB
 物理特性
 尺寸(mm  44.5mm×44.5mm×36.6mm
 重量(g  90(不含镜头)
