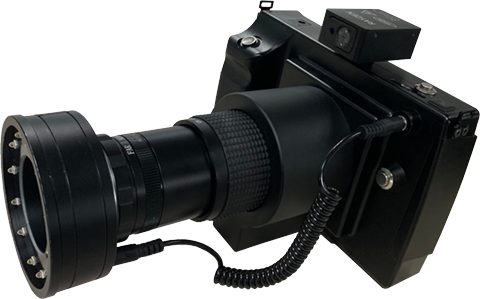

便携式超宽光谱图像取证与处理系统

参数规格:

产品特点

      便携式超宽光谱图像取证与处理系统,该系统集高清显示、拍照、录像、存储功能为一体,无需外接设备就可进行图像处理,
单人即可完成物证采集工作。系统根据痕迹的不同光学特性配有专业光源和滤色片方案,可帮助警员快速开展工作,提高物证采集

效率!
       便携式超宽光谱图像取证与处理系统采用典型的Linux/Windows框架, 该系统作为整个系统的客户端, 负责刑侦现场的图像

信息的搜索和采集,并通过蓝牙/USB 将图像信息上传至客户智勘平台。客户智勘平台可以通过 4G/WIFI 或其他无线通道将图像信

息上传至指纹信息库进行实时比对,并将比对结果实时下载。整个架构采用闭环的传输模式,以确保数据安全。


规格参数

图像传感器
传感器类型 背照式sCMOS
有效光学尺寸 2英寸,260万和400万像素
光谱范围与量子效率 180-1100nm ;60%@254nm 55%@365nm
像元尺寸 11μm*11μm
图像处理与接口
降噪 高转换增益电子降噪技术;结合FPGA和ISP高性能2D/3D降噪
实时动态处理 自动动态图像调整与处理
自动曝光/增益/色阶/增强/伽马/对比度/锐化/高动态处理
静态图像处理平台 对已拍摄的单张或多张静态图像进行处理:对比度调整、局部特征提取、指纹线性化、指纹拼接、指纹背景扣除等无需PC,在线直接对指纹等进行快速处理
图像输出 30帧/秒实时输出
图像/录像保存格式 图像RAW原图保存;录像AVI格式
系统与接口
系统 Linux/Windows系统,开放性软件功能编程平台,支持第三方软件快速接入。
散热方式 风扇制冷
显示屏 7英寸高清1280*1024 ISP显示屏
ISP 饱和度、亮度、对比度、Gamma调节、自动色阶、自动增益、2D/3D降噪
OSD触屏控制菜单 主界面:模式切换、拍摄与录像键、数字放大或缩小、图像反转、文件浏览、显示屏背光亮度调整、电池电量显示
文件预览控制:翻页、预览、返回
图像操作:静态指纹图像快速处理等
存储 32G EMMC存储器,支持USB数据导出和扩容存储。
物理按键 一个电源开机按键、一个拍照录像快门按钮;符合手型的握柄设计,实现快速便捷拍摄。
供电/充电接口 12V输入,可供相机工作以及电池充电
电池 锂电池包,电池容量:50WH,置换灵活,可持续续航。
光学接口 EF/C接口
其他外设接口 USB3.0:用于数据写入到相机中,或者从相机中复制图像数据;并可连接鼠标控制。
TPYE C:系统升级以及与PC连接读取数据。
HDMI:可将设备连接至外部显示屏进行实时同步显示播放。
电源输出:12V供电输出,可以给外界光源供电。
UART:可供与外部设备如滤光轮等进行通讯控制
其他规格
尺寸与重量 218*118*50mm,1000
系统总功耗 7w

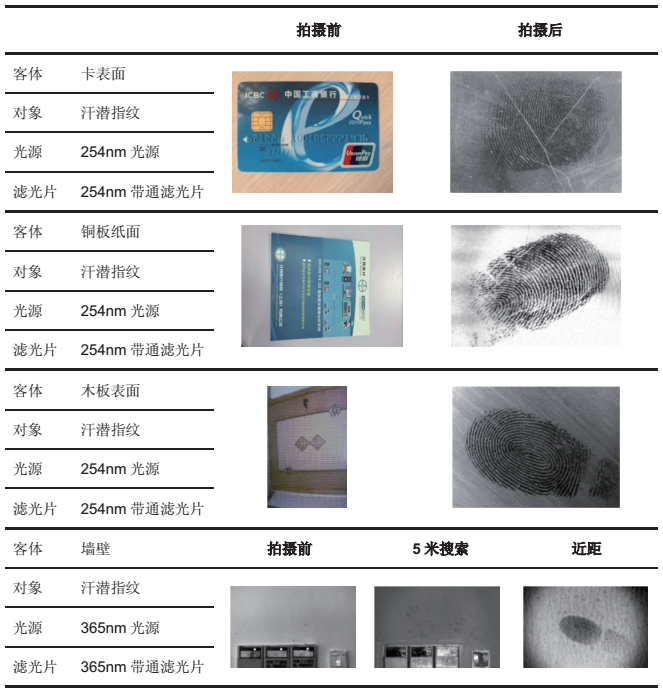

典型客体拍摄效果表



光谱图



☆ 180nm-1100nm
☆ 60%@254nm55%@365nm
